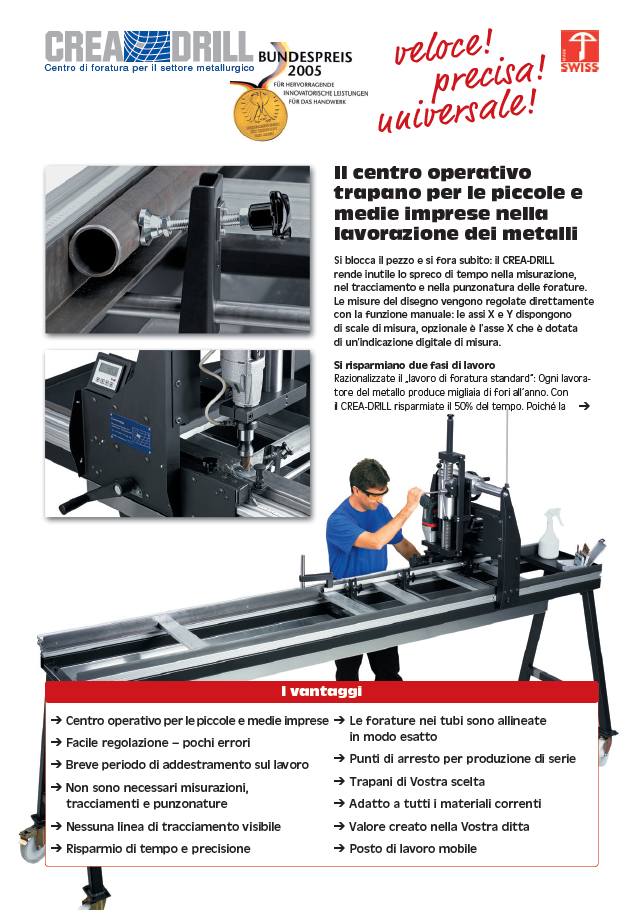

Si blocca il pezzo e si fora subito: il CREA-DRILL rende inutile lo spreco di tempo nella misurazione, nel tracciamento e nella punzonatura delle forature.
Le misure del disegno vengono regolate direttamente con la funzione manuale: le assi X e Y dispongono di scale di misura, opzionale è l’asse X che è dotata di un’indicazione digitale di misura.
Facile regolazione – pochi errori
Semplice – Uso molto semplice, tempo breve di addestramento
Non sono necessari misurazioni, tracciamenti e punzonature
Ergonomia e precisione sul posto di lavoro
Punti di arresto per produzione di serie
Centro operativo per le piccole e medie imprese
Trapani di Vostra scelta
Adatto a tutti i materiali correnti
Valore creato nella Vostra ditta
Con il CREA-DRILL rispar miate il 50% del tempo è denaro
Nessuna linea di tracciamento visibile
Risparmio di tempo e precisione
Le forature nei tubi sono allineate in modo esatto
Regolazione di misura
Indicazione digitale di misura
Punti di arresto regolabili
Battuta di profondità regolabile
LxLxA del pezzo
Peso del pezzo
Massima distanza percorsa
Potenza di foratura mass. Ø
Mass. Ø Trapano cava
Esattezza di misura
sulle assi X e Y
sull’asse X (opzione asse Y)
asse X e Y
asse Z
6000 x 320 x 100 mm
250 kg
X = 3000 mm, Y = 200 mm
punta elicoidale fino a 16 mm
sega da traforo fino a 50 mm
secondo del DIN ISO 2768-1c
Razionalizzate il “lavoro di foratura standard”: Ogni lavoratore del metallo produce migliaia di fori all’anno. Con il CREA-DRILL risparmiate il 50% del tempo. Poiché la misurazione, il tracciamento e la punzonatura non sono più necessari. Conservate il valore creato nella Vostra ditta – perfino nelle ordinazioni in grande stile effettuate forature convenienti.
I punti di misurazione desiderati possono essere posizionati direttamente e forati con l’unità operatrice per trapano. Le misure vengono lette sulla scala o sull’indicazione digitale. Una serie comincia già da due pezzi: i punti da forare vengono regolati solo una volta, più pezzi vengono forati in modo identico.
Con il CREA-DRILL forate in tutti i materiali correnti e sezioni di profili. Nelle forature di tubi – per es. montanti delle ringhiere – ciascuna foratura viene allineata con esattezza, poiché il pezzo resta fisso in un bloccaggio.
Nell’alloggiamento macchina entra qualsiasi trapano di Vostra scelta. Si consigliano le macchine a 2 marce con la regolazione elettronica del numero di giri e potenze a partire da 1'000W. Con questi apparecchi possono essere effettuate tutte le forature correnti.
Il CREA-DRILL viene fornito con l’opzione su carrelli di trasbordo. Il dispositivo di foratura si dirige sul posto di lavoro – i pezzi non devono essere trasportati sul trapano a colonna.
Sul CREA-DRILL si possono produrre tutte le forature che finora sono state effettuate sul trapano a colonna. Non sono più necessari la misurazione, il tracciamento e la punzo-natura. Contate le forature che la Vostra ditta effettua per anno e controllate il tempo necessario. Il risparmio di tempo possibile Vi convincerà del potenziale di risparmio del CREA-DRILL.
Creiamo soluzioni intelligenti per la costruzione in metallo
Mario Weber
Proprietario / amministratore delegato
Account manager di lingua tedesca
Svizzera e Ticino
Abbiamo rinunciato ad un dispositivo pneumatico per motivi di costo e di utilità. Poiché sul CREA-DRILL è possibile forare ogni tipo di profili, con il dispositivo di bloccaggio manuale il lavoro procede più rapidamente. Un dispositivo di bloccaggio pneumatico o un bloccaggio rapido hanno senso solo se la sezione del profilo è costante, altrimenti l’allestimento sarebbe troppo dispendioso. Contattateci.
Ad esempio con gattucci in metallo duro della Karnasch o con una punta a corona (usare trapano con accessorio MK2).
Sì. Dapprima vengono eseguiti i fori su un lato, poi si gira la barra e si fora l’altro lato. In opzione è possibile equipaggiare il CREA-DRILL con un arresto ribaltabile. In tal modo è possibile facilmente spostare la barra.
Bloccare il tubo tondo, mettere in asse l’asse X e forare subito. Rispetto al metodo corrente con il trapano a colonna, si ottiene un risparmio di tempo del 75%.
No
