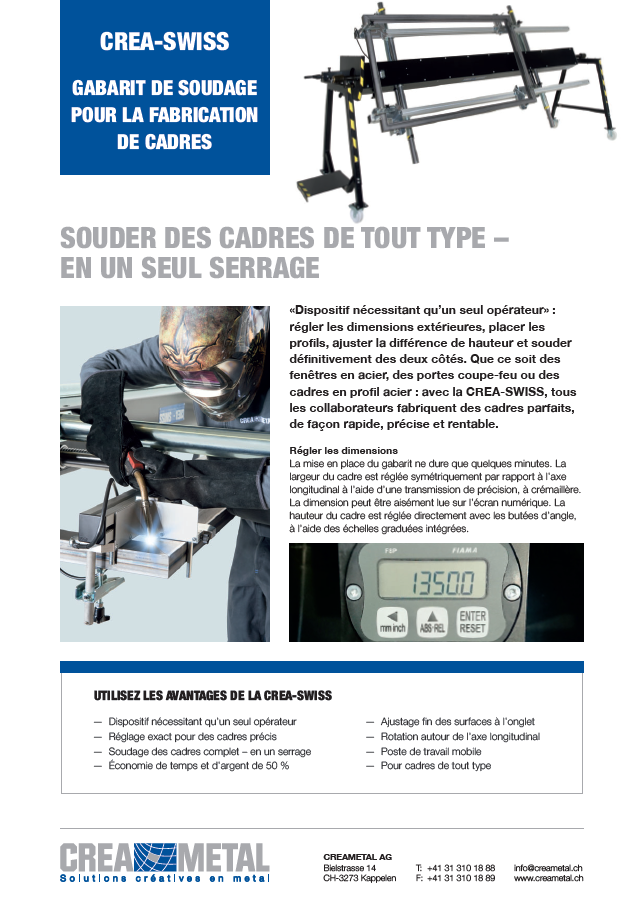

« Dispositif nécessitant qu’un seul opérateur » : régler les dimensions extérieures, placer les profils, ajuster la différence de hauteur et souder définitivement des deux côtés.
Que ce soit des fenêtres en acier, des portes coupe-feu ou des cadres en profil acier : avec la CREA-SWISS, tous les collaborateurs fabriquent des cadres parfaits, de façon rapide, précise et rentable.
Ajustage fin des surfaces à l'onglet, surfaces d’appui planes, les travaux de meulage sont mimimaux
Réglages mécanique, peu d’usure et peu de pièces délicates
Construction légère mais robuste
Ergonomie et précision au poste de travail, fabrication aisée, sans cales ou gabarits "maison"
Soudage des cadres complet - en un serrage
Rotation autour de l’axe longitudinal
Dispositif nécessitant qu'un seul opérateur, la fabrication complète sans aides auxiliaires
Utilisation universelle pour fabriquer des cadres de tous genres
Pour les cadres de tout types
Économie de temps et d’argent de 50 %
Réglage exact pour des cadres précis
Pas de contrôles supplémentaires, les diagonales et les angles sont justes
Longueur / Largeur
Poids du gabarit
Poids admissible
Cadre Longueur / Largeur
Cadre Longueur / Largeur
Rotation possible jusqu’à
Hauteur de profile jusqu'à
Compensation des tolérances
3400 mm / 1400 mm
280 kg
100 kg
max. 3000 mm / 2400 mm
min. 470 mm / 610 mm
2000 mm largeur de cadre
115 mm
Géométrie du profil +/- 1 mm
La mise en place du gabarit dure qu'un court instant. La largeur du cadre est réglée symétriquement par rapport à l’axe longitudinal à l’aide d’une transmission de précision à crémaillère. Cette largeur est aisément lue sur écran numérique, placé ergonomiquement. La hauteur du cadre est réglée directement avec les supports d’angle, à l’aide des graduations intégrées aux profils alu.
Déjà, lors du placement des profils, apparaissent les avantages de constructions : tandis que les profils sont bloqués, les supports d’angles s’alignent horizontalement, de manière à créer une surface parfaitement plane.
Les différences tolérées de hauteur des profils sont compensées au moyen des axes excentriques. Cela réduit au minimum les travaux de soudage et en particulier de ponçage. Même les différences de profil comprisent dans une plage de 1/10 millimètre peuvent être aisément nivelées, créant ainsi, une liaison parfaite des onglets affleurée.
Les angles à souder sont intégrallement accessibles. Après le pointage, le gabarit peut être pivoté avec le cadre. Ainsi, l’ouvrage peut être soudé des deux côtés, en un serrage et par une seule personne.
Pour toutes les traverses dans les cadres métalliques
Nous adaptons volontiers le gabarit de soudage à vos besoins - autres données techniques sur demande.
Par exemple pour portes accordéon:Le gabarit de cadres métalliques 5-mètres pour la fabrication rationelle, précise, rapide et universelle de portes accordéon
Nous créons des solutions intelligentes pour les métallurgistes
Mario Weber
Propriétaire / Directeur général
Account manager germanophone
Suisse & Tessin
Sous le chassis central se trouve la règle d’étalonnage. Avec la notice d’emploi et/ou le film explicatif, vous êtes à même de recalibrer le gabarit.
La loupe/l'afficheur digital et les graduations sont protégées par un verre PVC interchangeable. Les supports angulaires sont en aluminium sur lesquels les projections ne tiennent pas. Les crémaillères sont protégés par des tubes
Souvent dans une petite entreprise il manque une personne pour aide à retourner l’élément lorsque l’on travail avec la méthode conventionnelle. La rapidité de réglage permet justement de gagner un maximum de temps, même lors d’un élément unique.
Possible avec dispositif de serrage de la société Bessey (No. d'article CP1145)
