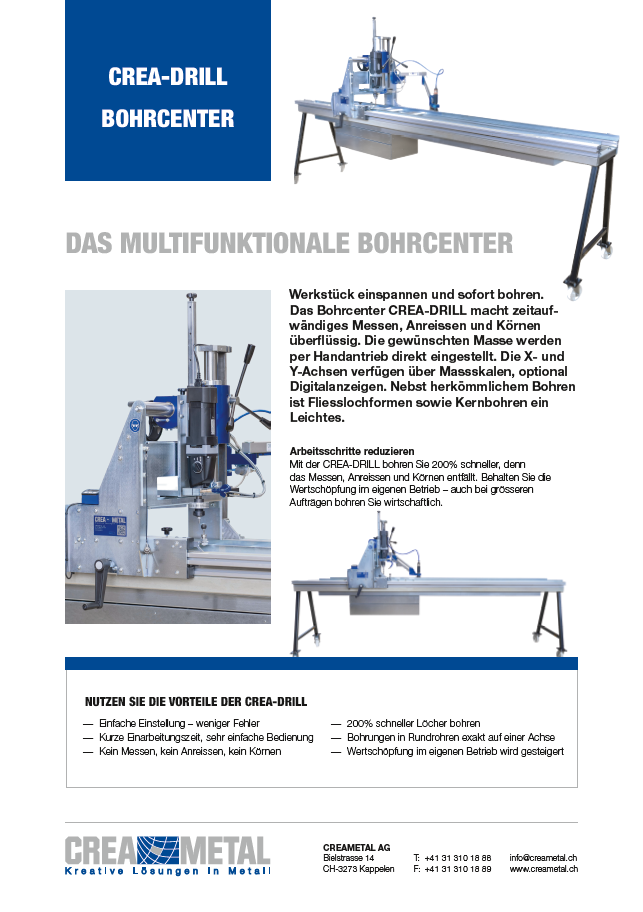

Werkstück einspannen und sofort bohren: Die CREA-DRILL macht das zeitaufwändige Messen, Anreissen und Körnen von Bohrungen überflüssig.
Die Masse aus der Zeichnung werden mit dem Handantrieb direkt eingestellt: Die X- und Y-Achsen verfügen über Massskalen und sind optional mit digitalen Massanzeigen ausgerüstet.
Fliesslochformen mit CREA-DRILL
Kernlochbohren mit CREA-DRILL
Gewindeformen mit CREA-TAPP auf CREA-DRILL
Einfache Einstellung – weniger Fehler
Sehr einfache Bedienung, kurze Einrichtungszeit
Kein Messen, kein Anreissen, kein Körnen
Leichte, kompakte Konstruktion, der mobile Arbeitsplatz in der Werkstatt
Ergonomie und Präzision am Arbeitsplatz, bequemes Arbeiten ohne Ausschuss
Kein Fachpersonal notwendig
Anschlagpunkte für Serienfertigung
Das Bohrcenter für KMU's
Für alle gängigen Werkstoffe geeignet
200% schneller Löcher bohren – Zeit ist Geld
Wertschöpfung im eigenen Betrieb steigern
Keine sichtbaren Anreisslinien
Zeitersparnis und Präzision
Bohrungen in Rundrohren fluchten exakt
Masseinstellung
Digitale Massanzeige
Verstellbare Anschlagpunkte
Verstellbarer Tiefenanschlag
Max. Werkstückgrösse (LxBxH)
Max. Werkstückgewicht
Max. Verfahrwege
Bohrleistung max. Bohr-Ø
Max. Bohr-Ø
Massgenauigkeit
X- und Y-Achse
X-Achse, optional auf Y-Achse
X-Achse und Y-Achse
Z-Achse
6000 x 320 x 100 mm
250 kg
X = 3000 mm, Y = 200 mm
Spiralbohrer bis 16 mm in Stahl
Kernbohrer bis 50 mm
bis M12 in Inox und Stahl
nach DIN ISO 2768-1c
Mit der CREA-DRILL bohren Sie 200% schneller Löcher, denn das Messen, Anreissen und Körnen entfällt. Behalten Sie die Wertschöpfung im eigenen Betrieb – auch bei grösseren Aufträgen bohren Sie wirtschaftlich.
Die gewünschten Masspunkte lassen sich mit der Bohreinheit direkt anfahren und bohren. Die Masse werden auf der Skala oder der Digitalanzeige abgelesen. Eine Serie beginnt schon bei zwei Bauteilen: Die Anschlagpunkte einmal einstellen – mehrere Bauteile identisch bohren.
Mit der CREA-DRILL bohren Sie in alle gängigen Werkstoffe und Profilquerschnitte. Beim Bohren in Rohren – z.B. Geländerpfosten – fluchten alle Bohrungen exakt, denn das Werkstück bleibt in einer Aufspannung fixiert.
Der starke Antrieb mit 3-Gang Motor und 1900 Watt deckt alle Anwendungen ab: Kernbohrungen bis 50 mm Durchmesser, normale Bohraufgaben und Fliesslochformen mit hoher Drehzahl sind möglich.
Das CREA-DRILL Bohrcenter ist flexibel einsetzbar, auch für eine einzelne Bohrung. Durch die leichte Bauweise und die hochwertigen Auflageböcke mit Rollen kann sie bei Bedarf einfach verschoben werden.
Auf der CREA-DRILL stellen Sie alle Bohrungen her, die bisher auf der Ständerbohrmaschine gefertigt wurden. Die Arbeitsschritte Messen, Anreissen und Körnen entfallen. Zählen Sie die Bohrungen, die Ihr Unternehmen pro Jahr herstellt und überprüfen Sie die benötigte Zeit. Die mögliche Zeitersparnis wird Sie vom Einsparpotenzial der CREA-DRILL überzeugen.
Wir schaffen clevere Lösungen für den Metallbau
Mario Weber
Inhaber und Geschäftsführer
Nein, da auf der CREA-DRILL alle möglichen Profile gebohrt werden, ist man mit der manuellen Spannvorrichtung schneller. Eine pneumatische Spannvorrichtung bzw. eine Schnellspannung macht nur Sinn, wenn der Profilquerschnitt immer gleich ist, ansonsten wäre das Einrichten zu aufwändig.
Ja, zum Beispiel mit den hartmetallbestückten Kernbohrern von Karnasch bis Durchmesser 50mm
Ja, zuerst werden die Löcher auf der einen Seite gebohrt, danach die Stange gewendet und die andere Seite gebohrt. Optional kann die CREA-DRILL mit einem wegklappbaren Anschlag ausgerüstet werden. Somit kann man die Stange einfach nachschieben.
Im Vergleich zur herkömmlichen Methode auf der Säulenbohrmaschine hat man eine Zeitersparnis von 75%. Das Werkstück kann fest eingespannt werden und alle Bohrungen fluchten.
Die CREA-DRILL kann mit maximal 250 Kg belastet werden.
Nein
