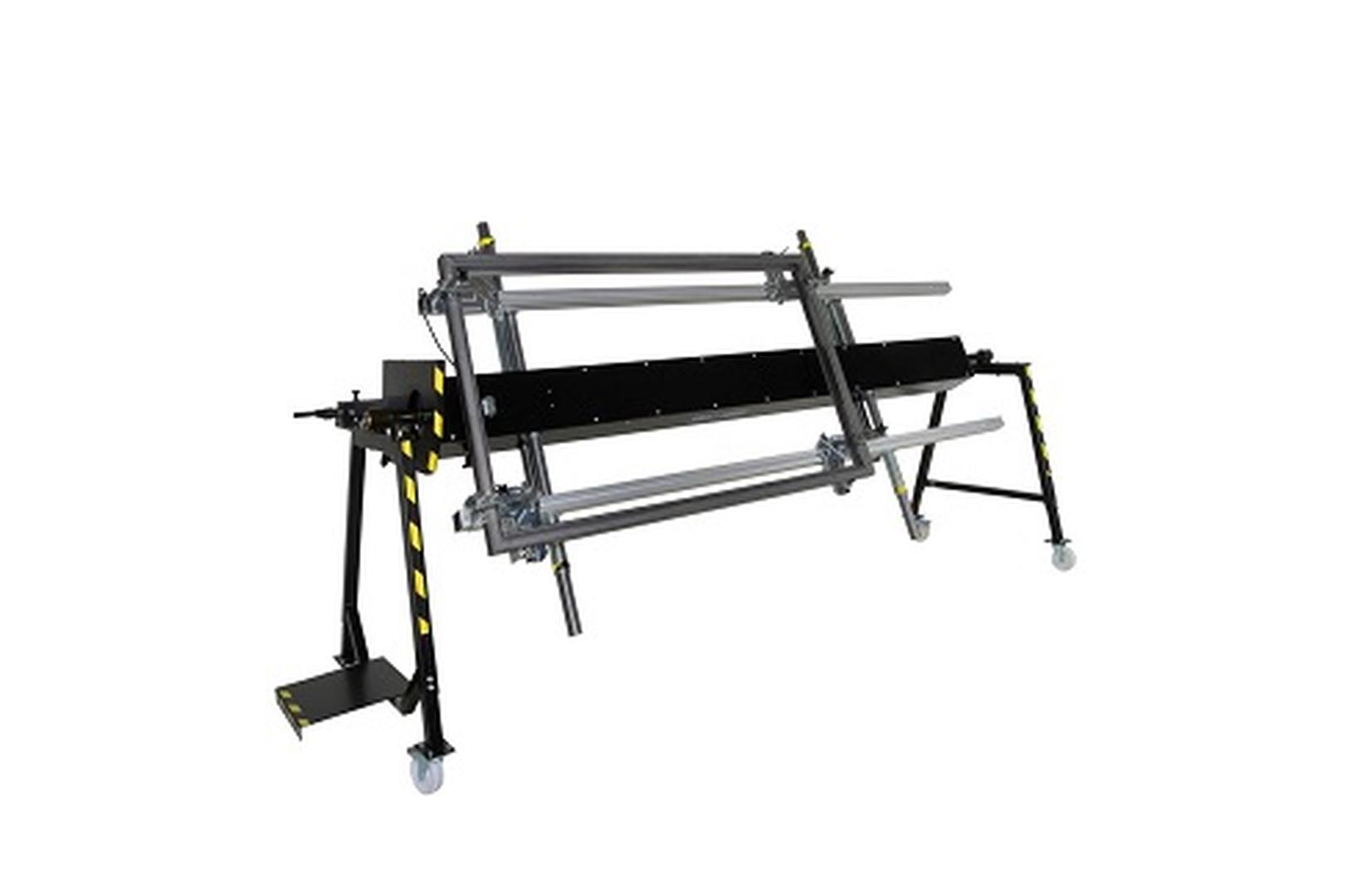

Die «Ein-Mann-Vorrichtung»: Aussenmasse einstellen, Profile einlegen, Höhendifferenz justieren und beidseitig komplett fertig schweissen.
Ob Stahlfenster, Brandschutztüren oder Winkelstahlrahmen: Mit der CREA-SWISS fertigen Sie perfekte Rahmen schnell, präzise und profitabel.
Feinjustierung der Gehrungsflächen, Schleifarbeiten reduzieren sich auf ein Minimum
Mechanische Betätigung, keine verschleiss- oder wartungsintensiven Bauteile
Leichte, kompakte Konstruktion, der mobile Arbeitsplatz in der Werkstatt
Ergonomie und Präzision am Arbeitsplatz, bequemes Arbeiten ohne Ausschuss
Rahmen komplett - in einer Aufspannung beidseitig - verschweissen

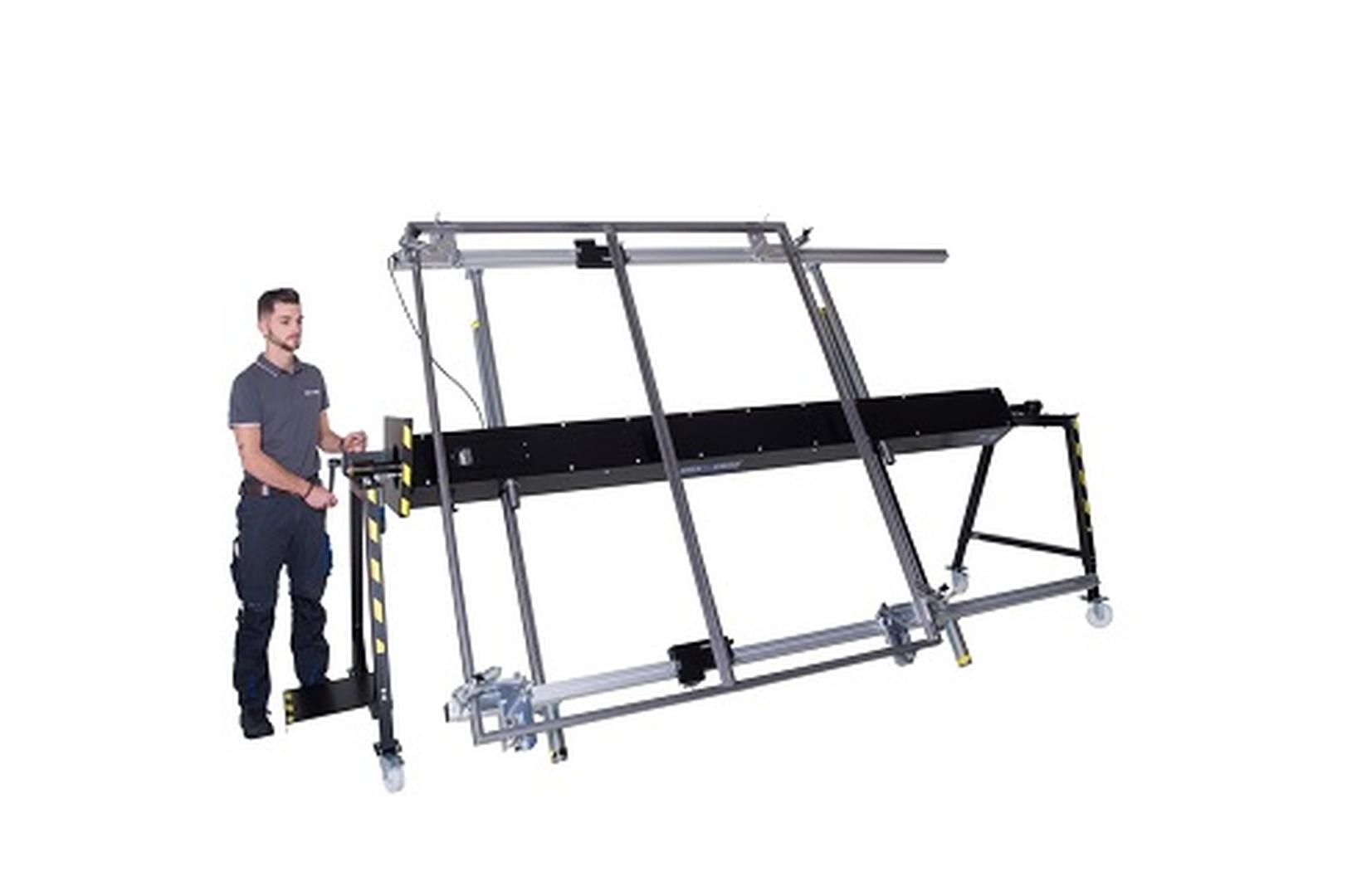

Drehen um die Längsachse, ein Rahmen wird auf beiden Seiten geschweisst
Ein-Mann-Vorrichtung, die komplette Rahmenfertigung ohne Hilfskräfte
Universell einsetzbar für die Herstellung von Rahmen aller Art
Sprossenauflager für Türen mit Querriegel
Bis zu 50 Prozent Zeit- und Kostenersparnis
Exakte Einstellung für präzise Rahmen in wenigen Minuten
Höchste Genauigkeit durch innovative Einspanntechnik
Maximale Rahmenabmessung
Lehre voll drehbar
Minimale Rahmenabmessung
Klemmhöhe (Profilhöhe)
Höhen-Toleranzausgleich
Abmessungen der Lehre
Eigengewicht
Tragkraft
Länge 3000 mm
Breite 2400 mm
bis 2000 mm Rahmenbreite
Länge 470 mm
Breite 610 mm
bis 115 mm
Feinjustierung von +1 bis -1mm
Länge 3400 mm
Breite 1400 mm
280 kg
100 kg
Das Einrichten der Lehre dauert nur wenige Minuten. Die Breite des Rahmens wird mithilfe eines untersetzten, spielfreien Getriebes symmetrisch zur Längsachse eingestellt. Das Mass lässt sich auf der ergonomisch platzierten Digitalanzeige einfach ablesen. Die Höhe des Rahmens wird direkt an den Eckanschlägen eingestellt – Massskalen sind integriert.
Schon beim Einlegen der Profile zeigen sich vorteilhafte Konstruktionsdetails: Während die Profile festgespannt werden, richten sich die Auflager horizontal aus, so dass eine plane Fläche entsteht.

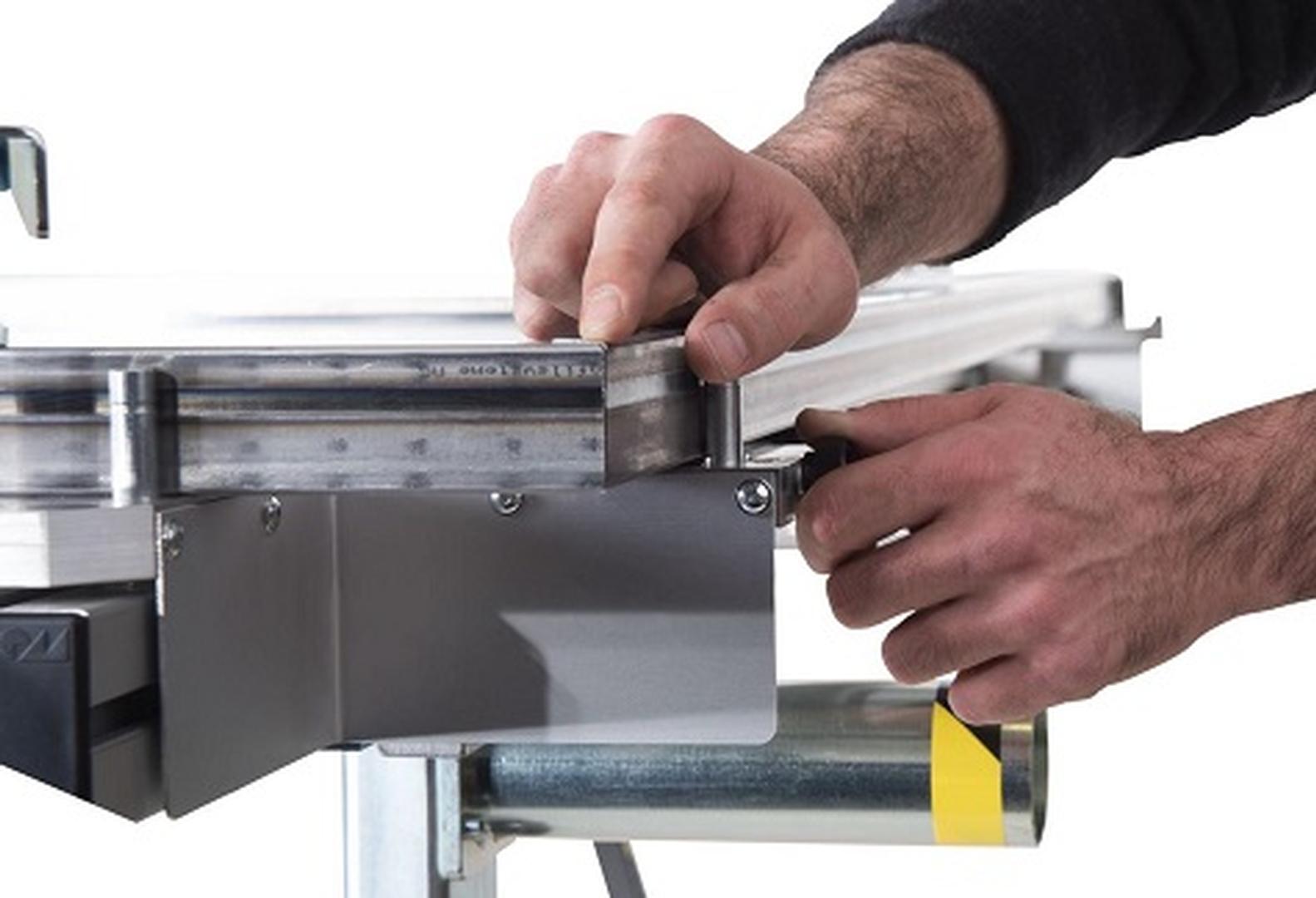

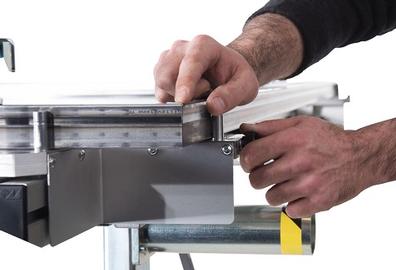

Höhendifferenzen in den Profil-Geometrien werden mittels Exzenterwellen ausgeglichen. Dies reduziert Schweiss- und insbesondere Schleifarbeiten auf ein Minimum. Auch Profilunterschiede im Bereich von 1/10 Millimeter lassen sich einfach ausnivellieren, so dass auf beiden Seiten eine plane Gehrungsfläche entsteht.

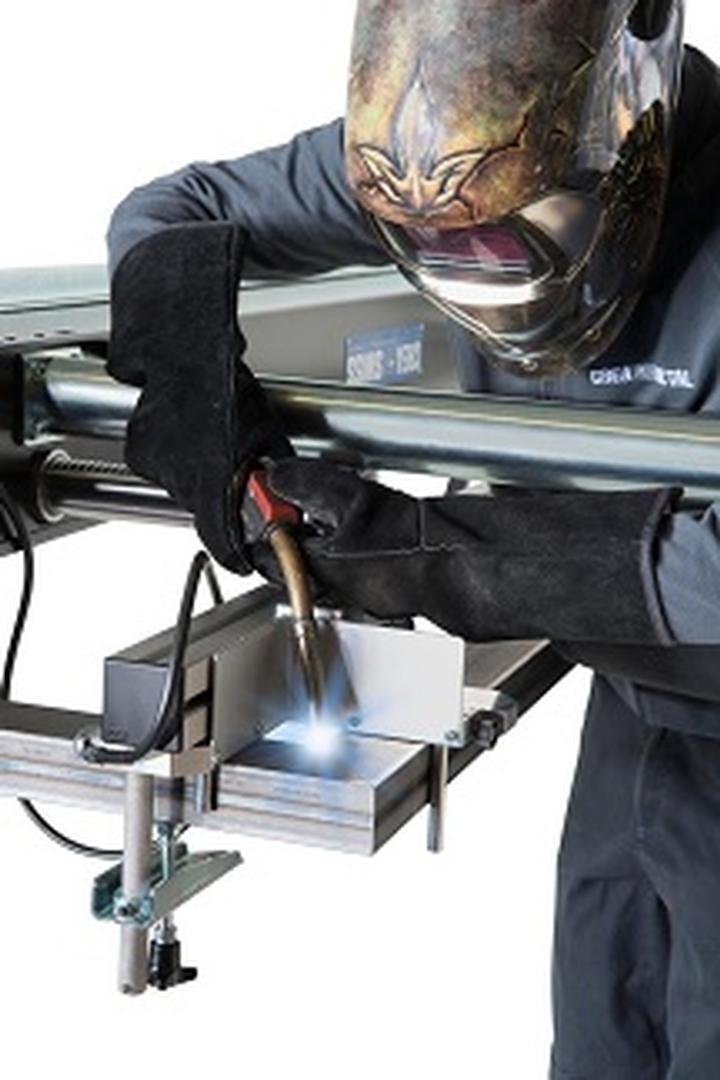

Die zu schweissenden Gehrungsflächen sind frei zugänglich. Nach dem Heften der Profil-Ecken lässt sich die Lehre samt Rahmen drehen. Der Rahmen kann so in einer Aufspannung, von einer Person, auf beiden Seiten verschweisst werden.

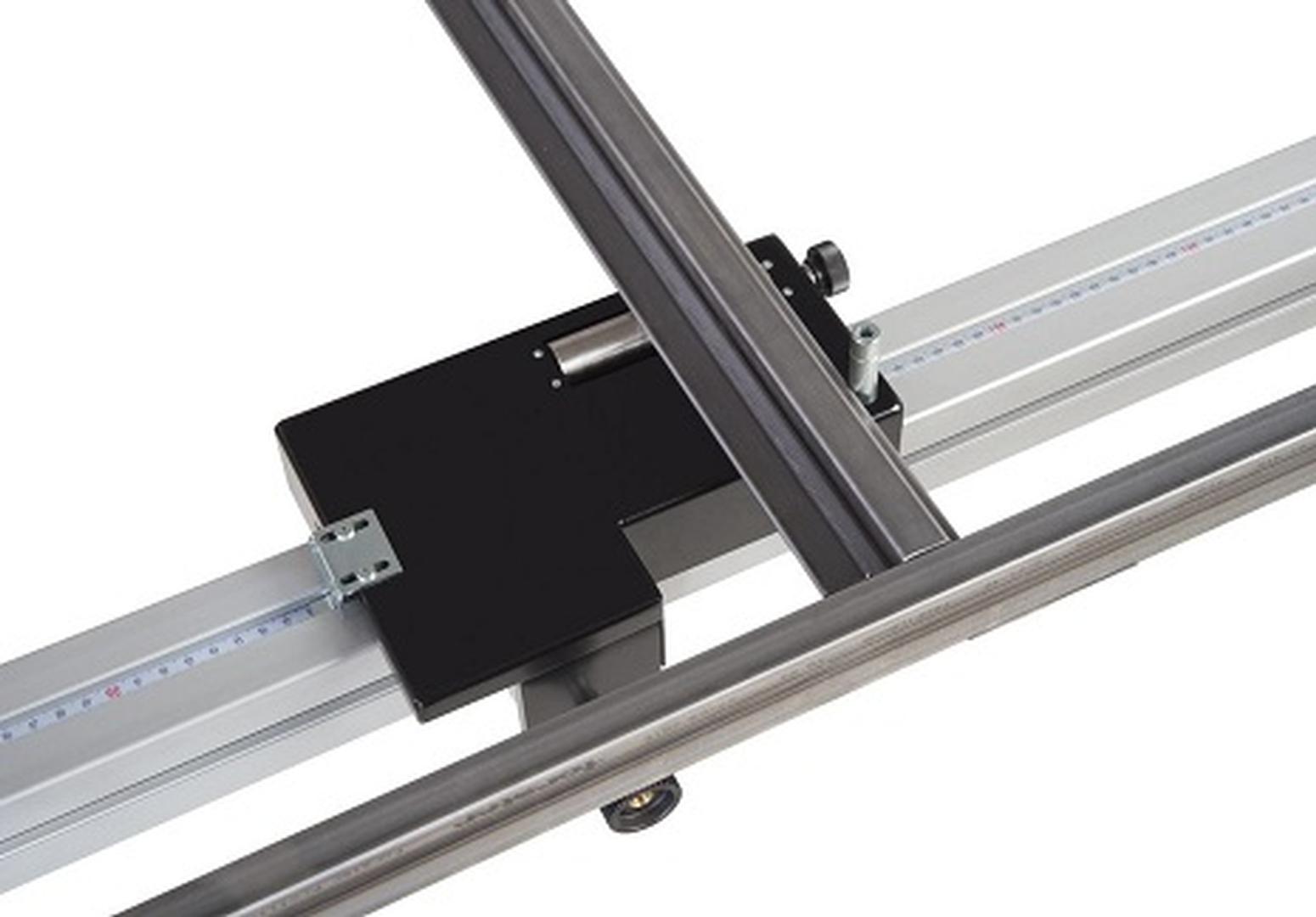

Für sämtliche Querriegel in Metallrahmen
Gerne passen wir die Schweisslehre Ihren Anforderungen an – weitere technische Daten auf Anfrage.
Beispiel für Falttore: Die 5-Meter-Rahmenbaulehre für Ihren rationellen, schnellen, präzisen und universellen Torbau.
Wir schaffen clevere Lösungen für den Metallbau
Mario Weber
Inhaber und Geschäftsführer
Unten an der CREA-SWISS befindet sich die Eichlehre. Mithilfe der Bedienungsanleitung können Sie die Lehre selbst neu kalibrieren.
Ja, Massband und Digitalanzeige sind durch ein PVC geschützt, das sich auswechseln lässt. Die Eckauflager sind aus Aluminium hergestellt, auf denen die Schweissspritzer nicht gut haften. Die Zahnstangen sind in unmittelbarer Nähe des Schweissvorganges mit Schutzrohren geschützt.
Gerade in kleinen Betrieben fehlt immer wieder ein Mann zum Drehen des Elementes. Die Lehre ist so schnell eingestellt das schon beim einzelnen Stück maximale Zeiteinsparung erfolgt.

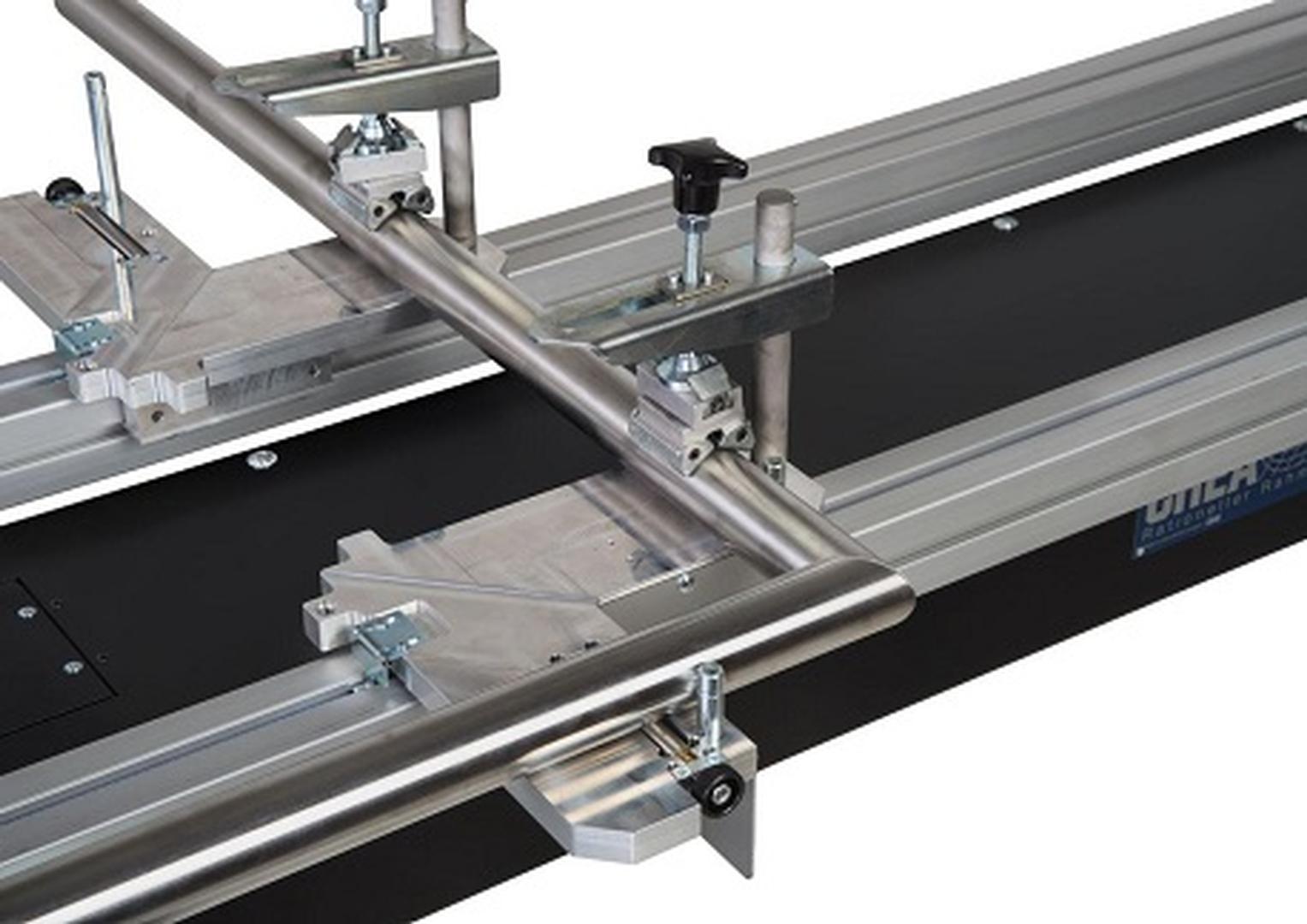

Mithilfe von speziellen Klemmvorrichtungen mit Prismen können auch Rundrohre auf der CREA-SWISS problemlos gespannt werden.
